Philips PM5680

Radiotechniek album
Philips PM5680 foto 1
De Philips PM5680 is een professionele tv modulator waar eventueel een rf boord bij gestoken kan worden zodat het als tv zender te gebruiken is.
Philips PM5680 foto 2
Het video ingang boord.
Philips PM5680 foto 3
Het video processor board.
Philips PM5680 foto 4
De video modulator boord.
Philips PM5680 foto 5
Het single side band module.
Philips PM5680 foto 6
Video rf uitgang boord.
Philips PM5680 foto 7
Geluid modulator boord.

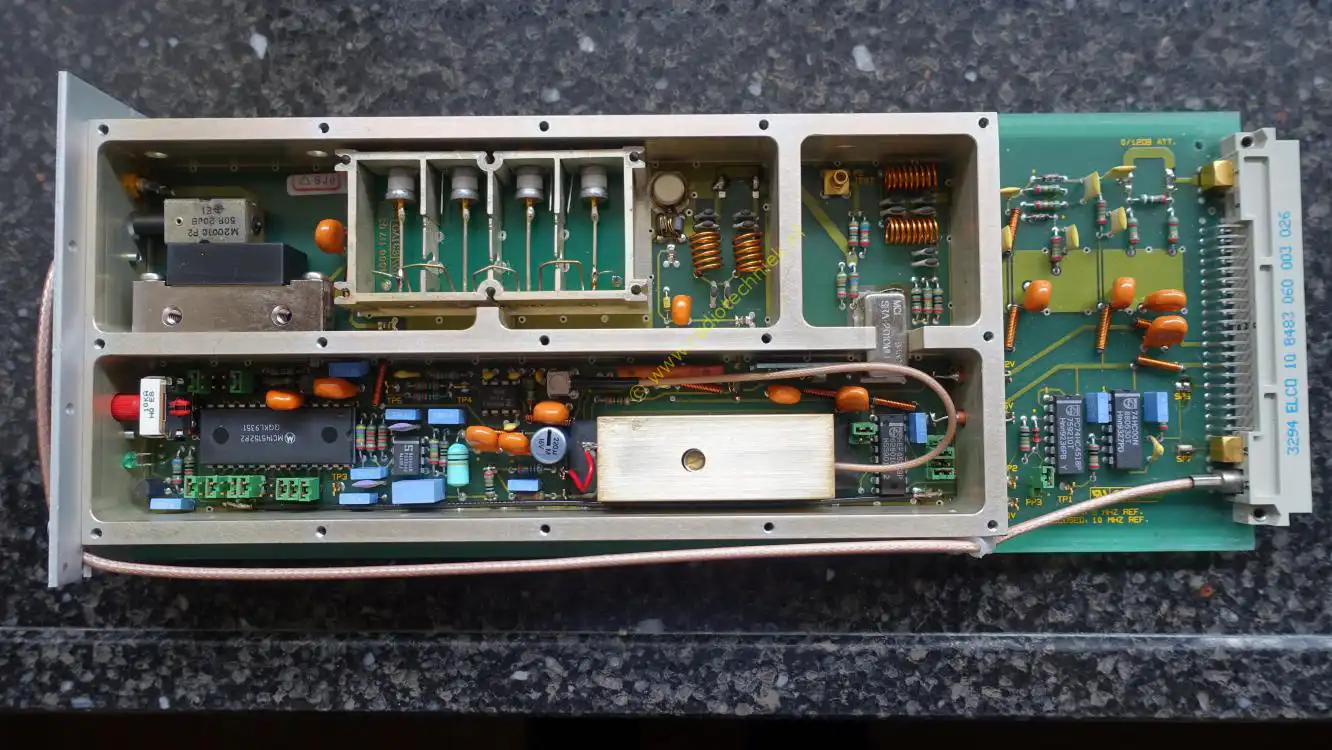

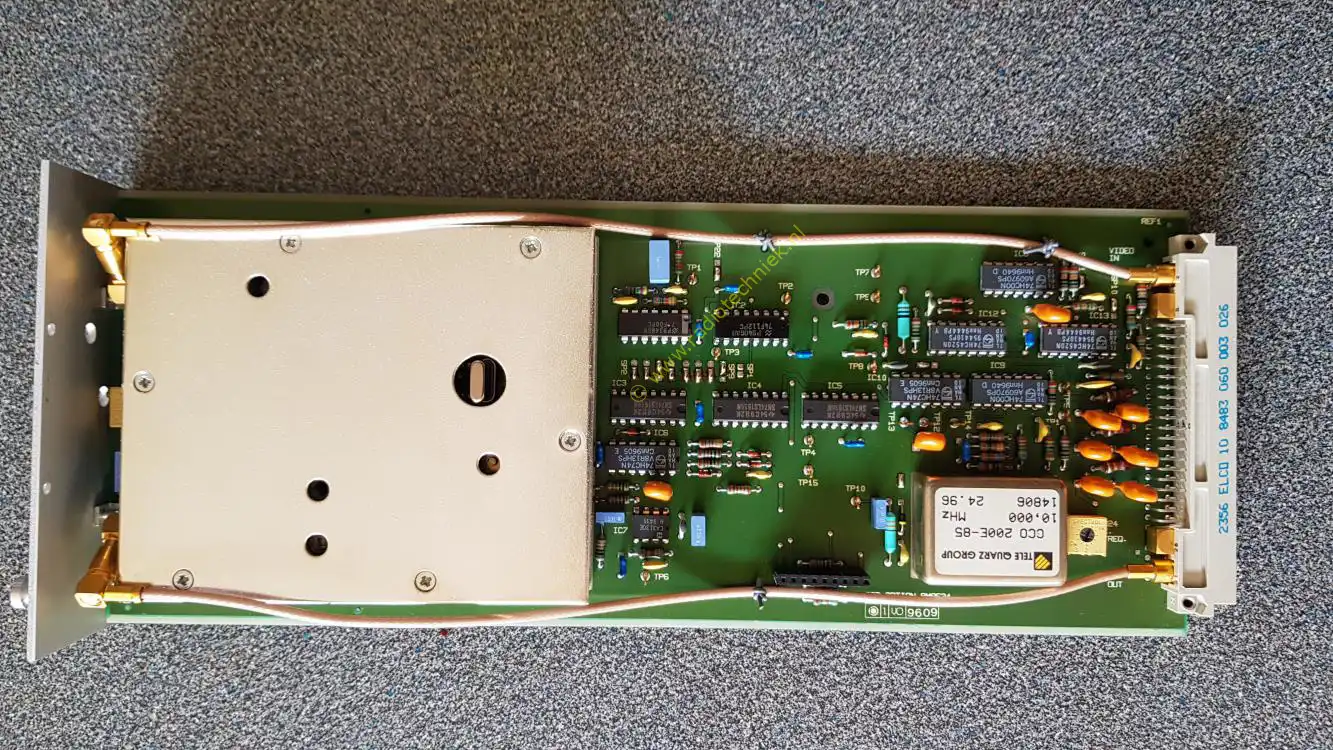

Philips PM5680 foto 8
De daadwerkelijke hf zender deze is afgeregeld op kanaal 33.

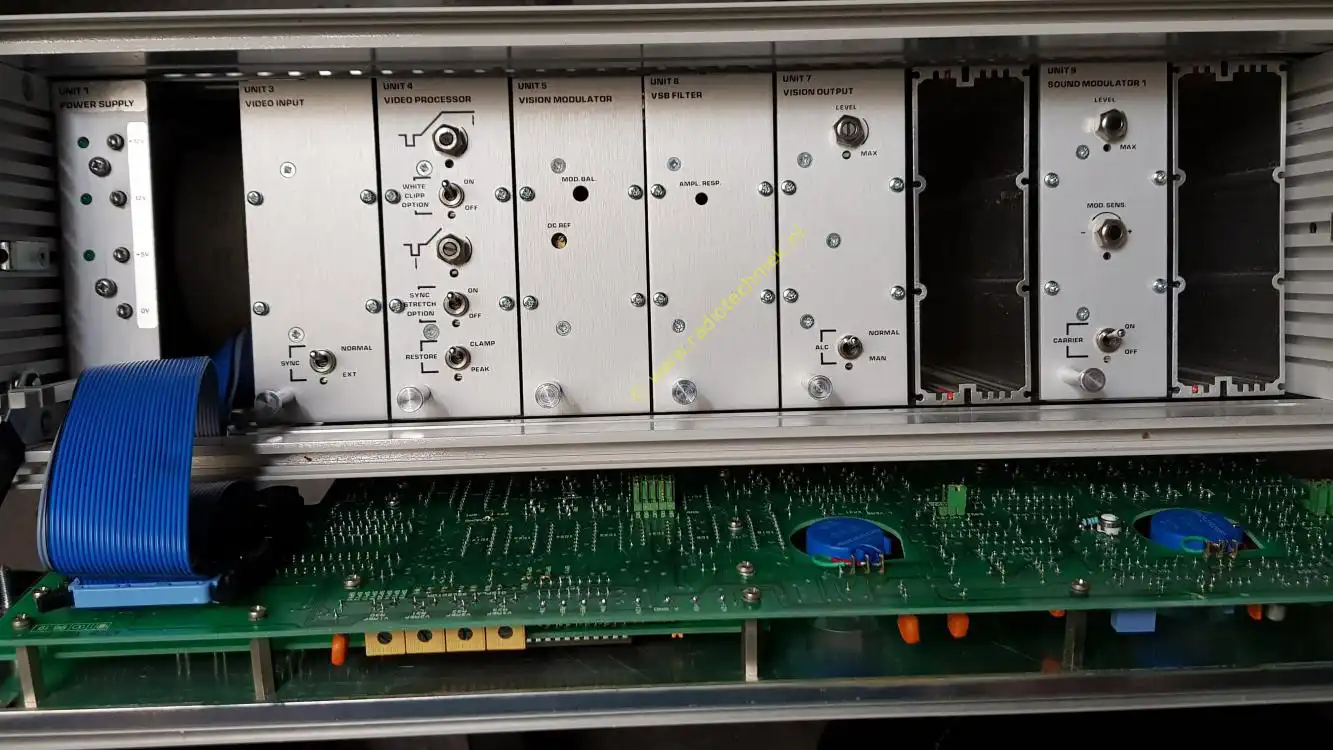

Philips PM5680 foto 9
Het complete apparaat.

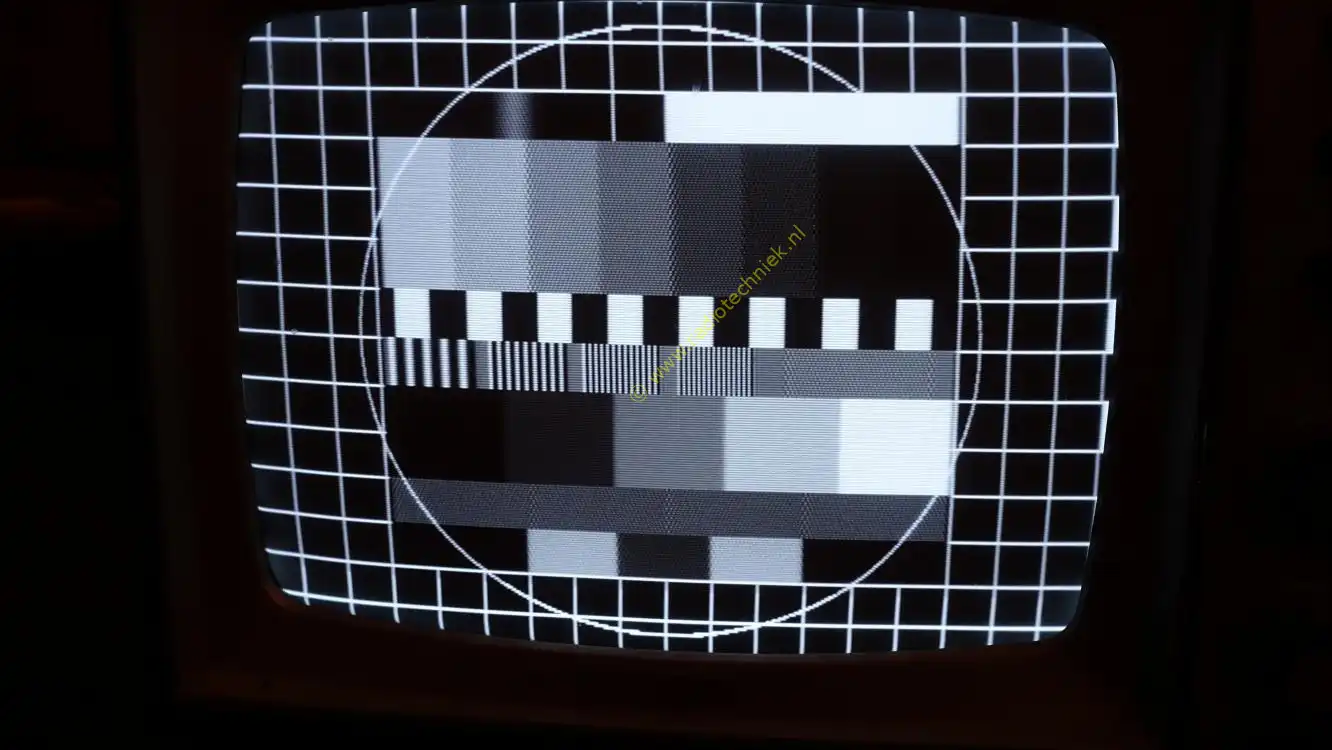

Philips PM5680 foto 10
Het beeld gaat door twee lagen beton en je heb geen anttene nodig.

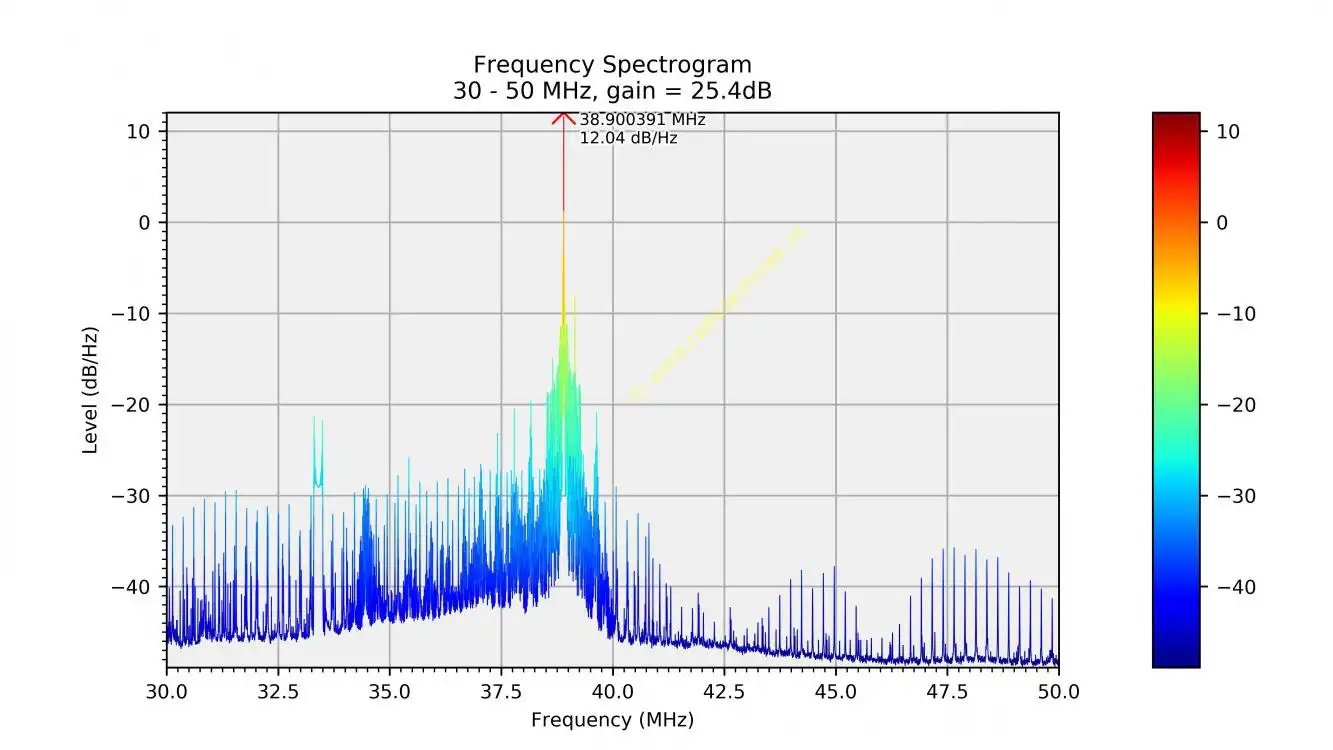

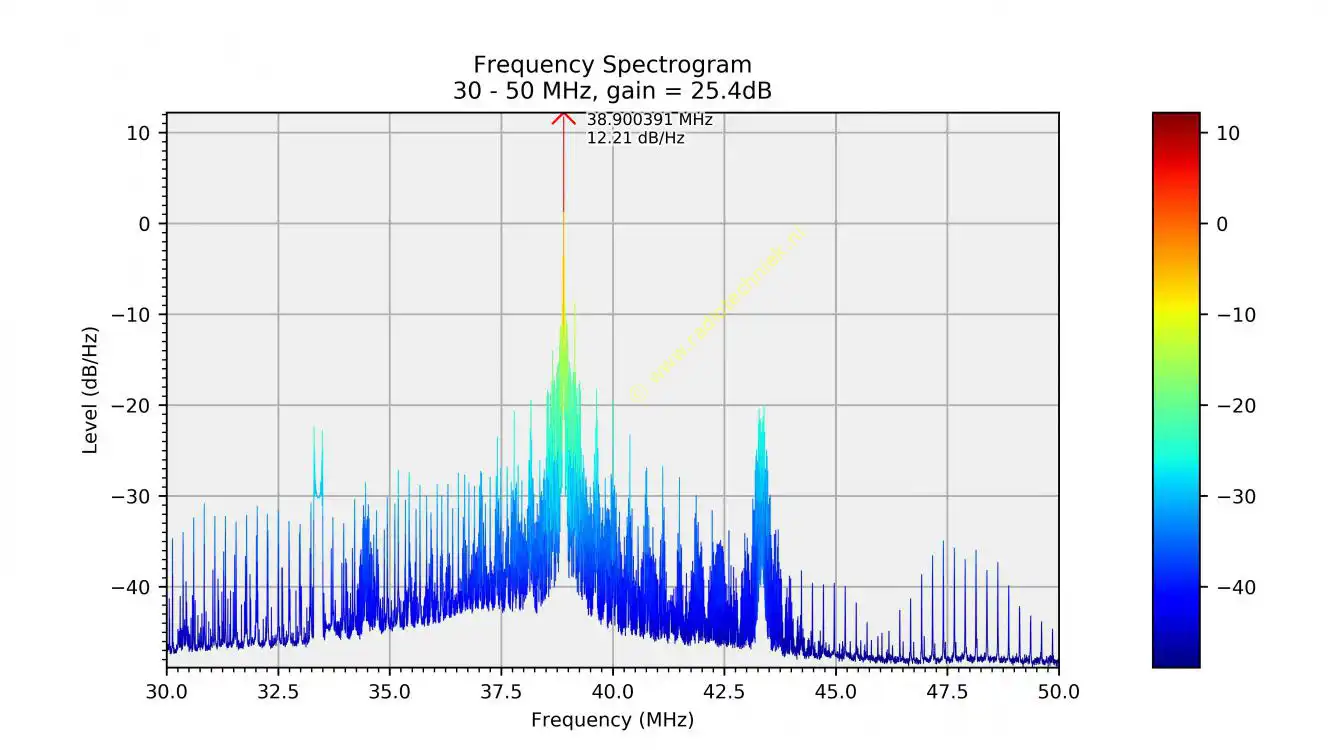

Philips PM5680 foto 11
Frequentiespectrum met geluid.
Philips PM5680 foto 12
Frequentiespectrum zonder geluid.
